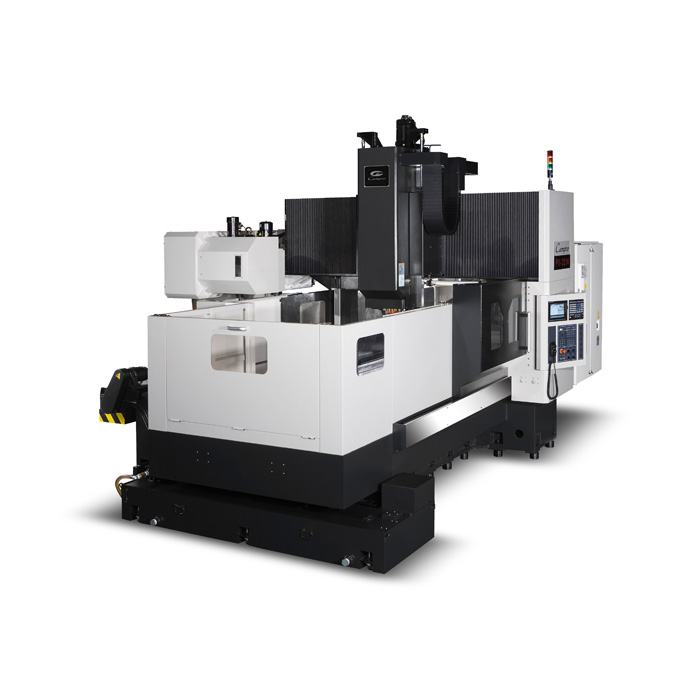

| PV系列龍門立式加工中心機 2216/3216/4216 PV-2216 / 3216 / 4216 系列龍門型加工中心機適合有大型工件或多道手續加工件需求的使用者，具備高穩定性與良好剛性表現。
● 門柱與底座採用一體成型鑄件，減少阿貝誤差與穩定負載基礎面，呈現高剛性。
● 底座兩側配置一體鑄造螺旋排屑器，具有防漏效果並提昇切屑移除效率。
● 三軸結構最佳化對稱設計，X/Y 軸採用超重負荷滾柱線軌，降低摩擦係數使加工平穩。
● 提供內藏式主軸、萬向頭、全閉式頂罩板金多樣選配功能，擴大應用性。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機臺品質穩定。
產品規格
| 內容 |
單位 |
PV-2216 |
PV-3216 |
PV-4216 |
| 行程 |
|
|
|
|
| X軸行程 |
mm |
2200 |
3200 |
4200 |
| Y軸行程 |
mm |
1600 |
| Z軸行程 |
mm |
750 |
| 主軸鼻端至工作臺面距離 |
mm |
200~950 |
| 主軸中心至立柱軌道面距離 |
mm |
1750 |
| 工作臺 |
|
|
|
|
| 工作臺面積 |
mm |
1450x2300 |
1450x3300 |
1450x4300 |
| 工作臺最大荷重 |
kg |
6000 |
8000 |
10000 |
| T型槽尺寸(寬x槽數x間距) |
mm |
22x8x180 |
| 主軸 |
|
齒輪頭 |
內藏式(OPT) |
|
| 主軸轉速(特殊選配) |
rpm |
6000 |
10000 |
|
| 主軸馬達 |
kw |
15/18.5(25HP) |
22/25(34HP) |
|
| 主軸孔錐度 |
type |
7/24 TAPER NO.50 |
| 自動換刀系統 |
|
|
|
|
| 換刀型式(特殊選配) |
type |
刀臂式 |
| 刀柄型式 |
type |
BT-50 |
| 拉刀桿形式 |
type |
|
|
|
| 刀庫容量(特殊選配) |
pcs |
32 |
| 最大刀具直徑 |
mm |
125 |
| 最大刀具直徑(無相鄰刀) |
mm |
|
|
|
| 最大刀具長度 |
mm |
400 |
| 最大刀具重量 |
kg |
25 |
| 換刀時間(刀對刀) |
sec. |
|
|
|
| 換刀時間(點對點) |
sec. |
|
|
|
| 換給速度 |
type |
|
|
|
| Feedrate |
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
20/20/16 |
| 切削進給 |
mm/min |
10000 |
| 其它規格 |
|
|
|
|
| Model |
|
6kgf/cm2 |
| Standard power source |
|
|
|
|
| Power capacity |
KVA |
40 |
| Max. machine height |
mm |
3950 |
| Floor plan (WxD) |
mm |
6600x4800 |
8600x4800 |
10600x4800 |
| Machine weight |
kg |
25k |
27k |
30k |
|
