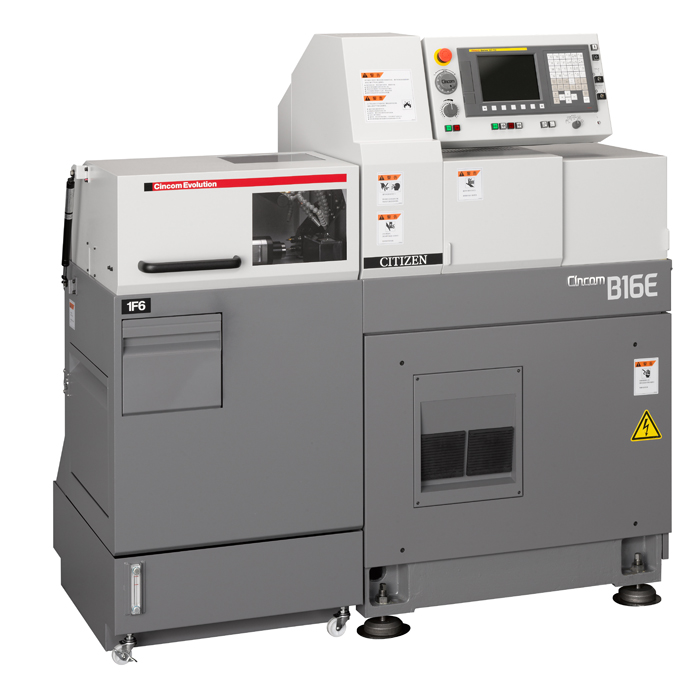

| B1216E_slant_up_L 新增ø16mm型號。加工范圍更廣
繼承熱變形補償功能。實現高精度的連續加工
標準搭載用于開孔的固定循環功能、圖紙尺寸直接輸入、用戶宏等豐富的NC功能
產品一覽
| 型號 |
B12E II |
B12E V |
B12E VI |
B16E II |
B16E V |
B16E VI |
| 最大加工直徑 |
ø12mm |
ø16mm |
| 最大加工長度 |
135mm/夾盤(R.G.B.使用時 60mm/夾盤) |
| 正面最大鉆孔直徑 |
ø6mm |
| 正面最大攻絲直徑(攻絲•板牙) |
M6 |
| 主軸貫通孔直徑 |
ø20mm |
| 主軸旋轉速度 |
12,000min-1（R.G.B.8,000min-1） |
10,000min-1（R.G.B.8,000min-1） |
| 排刀旋轉刀具最大鉆孔直徑 |
ø5mm |
- |
ø5mm |
ø5mm |
- |
ø5mm |
| 排刀旋轉刀具最大攻絲直徑 |
M4 |
- |
M4 |
M4 |
- |
M4 |
| 排刀旋轉刀具主軸旋轉速度 |
4,500
min-1 |
- |
4,500
min-1 |
4,500
min-1 |
- |
4,500
min-1 |
| 背面主軸最大夾持直徑 |
- |
ø12mm |
- |
ø16mm |
| 背面主軸工件最大伸出量 |
- |
30mm |
- |
30mm |
| 背面加工最大鉆孔直徑 |
- |
ø5mm |
- |
ø5mm |
| 背軸最大攻絲直徑 |
- |
M3 |
- |
M3 |
| 背面主軸旋轉速度 |
- |
6,000min-1 |
- |
6,000min-1 |
| 刀具安裝數量 |
12 |
13 |
16 |
12 |
13 |
16 |
| 刀具尺寸 |
車刀 |
□10×120mm 或者 60mm |
| 刀具安裝夾 |
ø19.05mm(選項:ø20mm) |
| 快速進給速度 |
X?Y軸 |
21m/min |
| Z軸 |
15m/min |
| A2軸 |
- |
15m/min |
- |
15m/min |
| 電機 |
主軸驅動用 |
2.2/3.7kW |
| 刀具主軸驅動用 |
0.5kW |
- |
0.5kW |
0.5kW |
- |
0.5kW |
| 背面主軸驅動用 |
- |
1.0kW |
- |
1.0kW |
| 切削油用 |
0.18kW |
| 輸入功率 |
5.2kVA |
| 心高度 |
1,000mm |
| 重量 |
1,100kg |
1,150kg |
1,100kg |
1,150kg |
|
