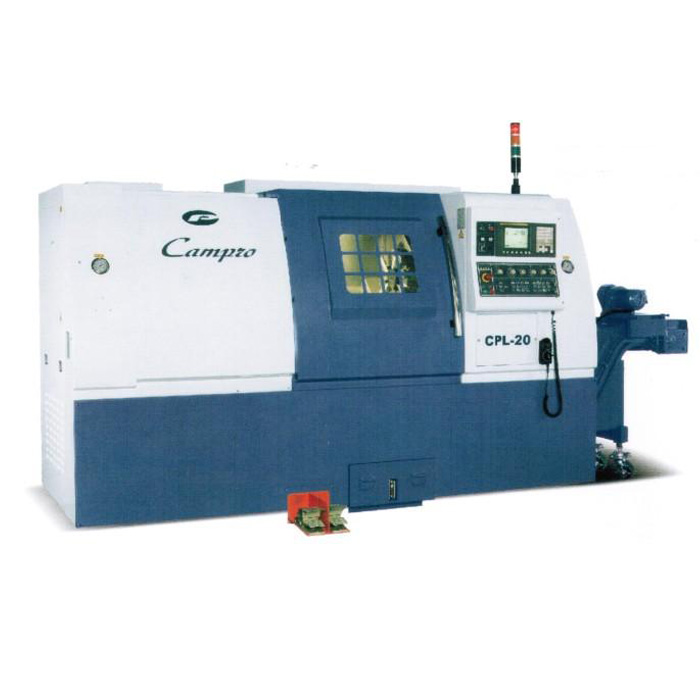

| CPL-20MC 全護罩及美背式設計:
除了確保操作安全性與環保外，更融入造型設計，呈現優雅美觀外型，並結合人體工學的設計，使操作者在簡易操作環境設計下降低操作員的負擔，且增加效率。
CPL 系列為一模組化設計機型，可彈性的搭配各種不同的周邊設備，滿足客戶的各種嚴苛的加工要求。
CPL-20MC技術規格
| 項目 |
單位 |
CPL-20MC |
| 加工範圍 |
| 床身最大旋徑 |
mm |
540
|
| 床鞍最大旋徑 |
mm |
300 |
| 兩頂心距離 |
mm |
580 |
| 加工長度 |
mm |
475 |
| 標準加工直徑 |
mm |
162 |
| 最大加工直徑 |
mm |
260 |
| X軸 |
| 行程 |
mm |
200+5 |
| 快送速度 |
m/min |
24 |
| Z軸 |
| 行程 |
mm |
475 |
| 快送速度 |
m/min |
24 |
| 主軸 |
| 主軸鼻端 |
type |
A2-6 |
| 油壓夾頭直徑 |
inch |
8" |
| 油壓夾頭通孔直徑 |
mm |
Ø52 |
| 主軸軸承直徑 |
mm |
Ø100 |
| 主軸馬達 |
KW |
11/15 |
| 主軸轉速 |
rpm |
4200 |
| 刀塔 |
| 刀塔型式 |
type |
12-Servo |
| 刀把尺寸/刀數 |
mm |
|
| 換刀速度 |
sec |
0.2 |
| 尾座 |
| 心軸外徑 |
mm |
Ø80 |
| 頂心行程 |
mm |
120 |
| 莫式錐度 |
type |
MT-#4 |
| 機械尺寸 |
| 佔地面積(含排屑機) |
mm |
3420×1785 |
| 機器重量 |
kg |
4500 |
| 水箱容量 |
liter |
110L/側排 |
| 電力容量 |
kva |
25 |
| 油壓來源 |
Kg/cm2 |
35 |
| 標準控制器 |
|
FANUC |
標準附件：
1.高剛性45°一體成型結構體 |
|
7.空調式電控箱 |
| 2.三爪油壓夾頭 |
|
8.鏈條式鐵屑輸送機 |
| 3.硬爪:1 set |
|
9.水箱及冷卻泵浦 |
| 4.軟爪:3 sets |
|
10.標凖刀座組 |
| 5.油壓手動尾座 |
|
11.工作燈 |
| 6.油壓系統 |
|
12.工具箱 |
| |
|
13.變壓器(380V) |
|
